結構原理：  是利用空氣壓力和水的浮力的組合作用原理，跳汰機機體和提升機機體連接成一體，共同完成洗選和排料任務。跳汰機上部安裝有機械風閥系統，控制給風，使機體內水介質有節奏的上下脈動，使被洗選原煤按 比重分層得以分離。

3-3-2 設備特點 ：該跳汰機體積小、造價低、安裝操作方便，節省電，適用于小型洗煤廠使用；年生產能力在 10-30 萬噸以內。

3-3-3、綜合分析：

1、精煤灰份：6-15%(根據入洗煤內灰特性和精煤要求可選擇調節)

2、分選效率：95-98%(根據入洗煤比重特性和精煤要求可選擇調節)

3、脫硫效果：可脫無機硫30 - 8 0%左右。

4、精煤水分：外水 6-10%(根據入洗煤特性)

5、環保要求：設備整體設計全閉路水循環系統，無排放，無污染。

6、適用于年入洗10-30 萬噸洗煤廠

7、設備配套：由給料機、原煤分級篩破碎、跳汰機系統、精煤篩、高頻篩、精煤分級篩、離心機、皮帶輸送機、濃縮池

(罐)、壓濾機等

8、設備工藝關系圖

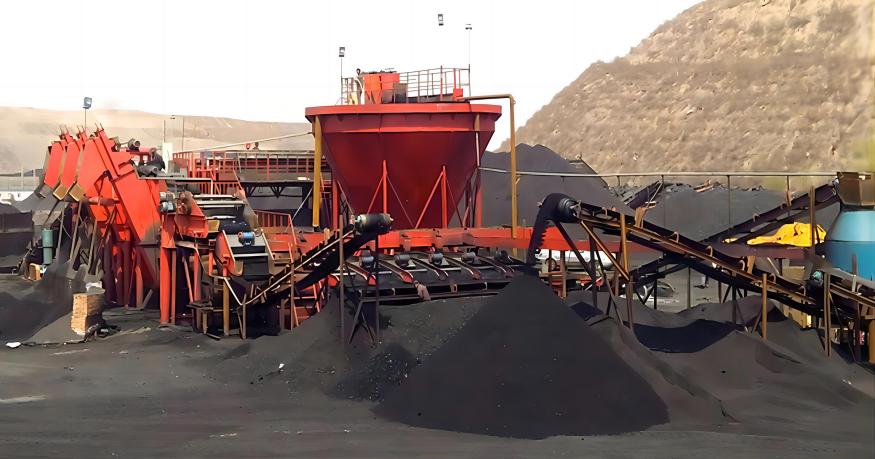

洗煤廠圖片
